Unirapid

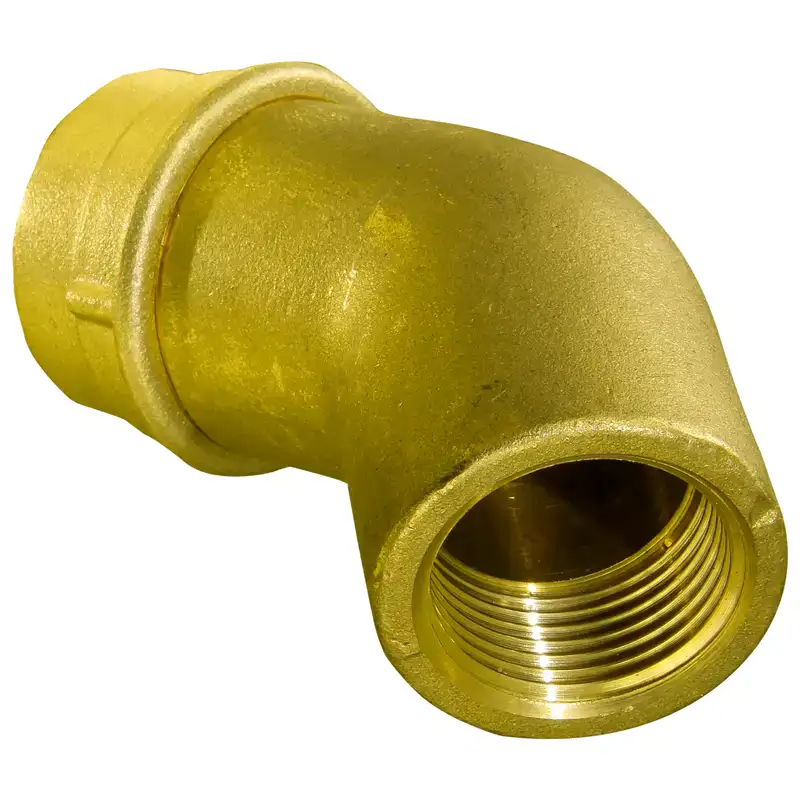

Gomito 45° PE/F
Composizione raccordo e caratteristiche dimensionali
Il raccordo Gomito 45° PE/F UNIRAPID è formato dai seguenti componenti:
- N. 1 Corpo in ottone CW617N stampato a caldo
- N. 1 Ghiera stringianello in ottone CW617N stampate a caldo
- N. 1 Anella conica autoserrante in ottone CW614N ricavate da barra
- N. 1 O-ring in gomma atossica NBR 70. Mescola idonea al contatto con acqua potabile omologata:ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01
- N. 1 Guarnizioni a collare in gomma atossicaNBR FDA.Mescola idonea al requisiti del DM 06/04/04 n.174per il contatto con acqua potabile certificata da Lab. CERISIE RP 644/2012
La filettatura femmina dei nostri raccordi è cilindrica, conforme alla norma UNI ISO 228.
Specifiche
Caratteristiche tecniche
Scorri per vedere tutta la tabella
| Codice | Diametro attacco femmina gas UNI 228 | Diametro nominale attacco tubo PE | A (mm) | B (mm) | C (mm) | D (mm) | Peso unitario (Kg) |
|---|---|---|---|---|---|---|---|
| RF_AGF02545 | ¾" | Ø 25 | 42 | 52 | 36 | 41 | 0.436 |
| RF_AGF03245 | 1" | Ø 32 | 50 | 60 | 46 | 48 | 0.655 |
