Blindados

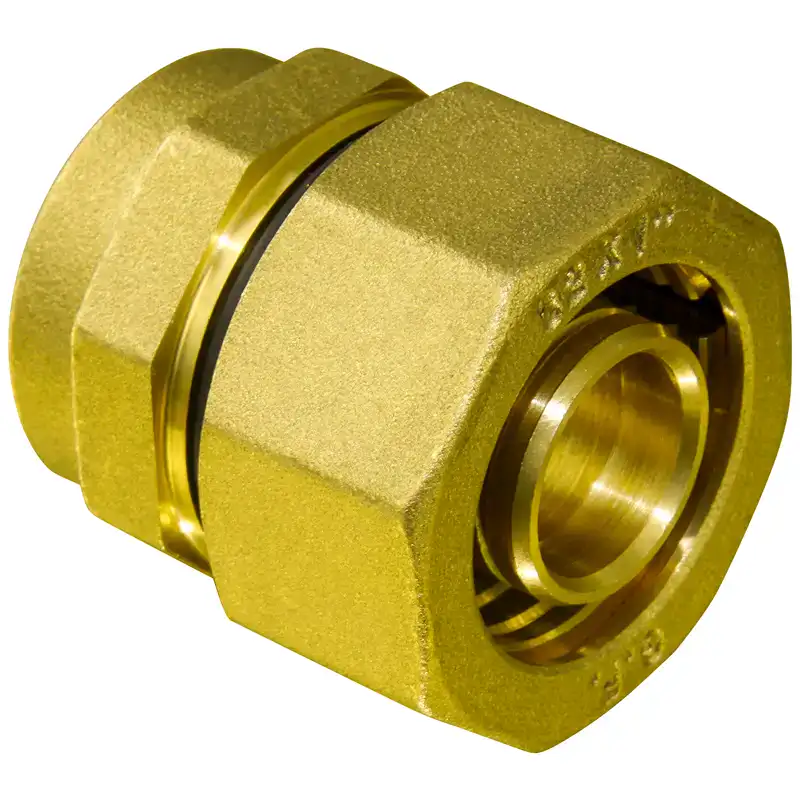

Junta hembra
Composición racor para tubo multicapa - blindado y características dimensionales
El racor junta hembra blindado está formado por los siguientes componentes:
- N. 1 Cuerpo de latón CW617N estampado en caliente
- N. 1 Virola de apriete de anillo de latón CW617N estampada en caliente
- N. 1 Anillo de apriete de tubo de latón CW614N fabricado a partir de barra
- N. 2 Juntas tóricas de goma atóxica NBR 70. Mezcla idónea para el contacto con agua potable homologada: ACS N°09 CLP LI 008 – TZW KTW D1 D2 del 19/12/2007 – NSF ANSI 61 N° IG770-01
- N. 1 Junta tórica de goma atóxica EPDM 70
- N. 1 Arandela de PTFE
La rosca hembra de nuestros racores es cilíndrica, conforme a la norma UNI ISO 228.
Especificaciones
Características técnicas
Desliza para ver toda la tabla
| Código | Diámetro ataque hembra gas UNI 228 | Diámetro nominal ataque tubo PE | A (mm) | B (mm) | C (mm) | Peso unitario (Kg) |
|---|---|---|---|---|---|---|
| RF_AFE032C | 1" | Ø 32 | 53 | 52 | 30 | 0.380 |
| RF_AFE040C | 1"1/4 | Ø 40 | 62 | 61.5 | 32 | 0.590 |
| RF_AFE050C | 1"1/2 | Ø 50 | 73 | 73.5 | 35.5 | 0.860 |
| RF_AFE063C | 2" | Ø 63 | 87 | 77 | 40 | 1.230 |
