Mit Gewinde

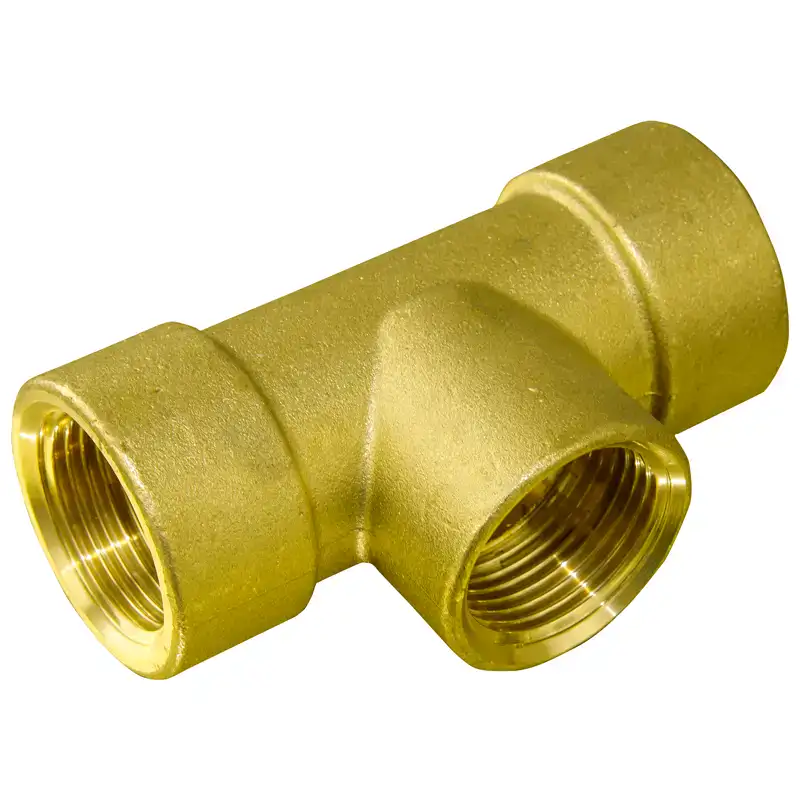

TE-Verschraubung
Zusammensetzung des Kleinst und Dimensionsmerkmale:
Die TE-Verschraubung mit Innen-/Innen-/Innengewinde wird mit der Pressform unseres TE Unirapid gefertigt. Aus diesem Grund sie auch größer und schwerer als die meisten im Handel erhältlichen Gewindebögen.
1 heißgepressten Körper aus Messing CW617N
Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228 zylindrisch.
Technische Daten
Technische Daten
Wische, um die gesamte Tabelle anzuzeigen
| Code | Durchmesser des Gas-Innengewindeanschlusses nach UNI 228 | A (mm) | B (mm) | C (mm) | D (mm) | Stückgewicht (kg) |
|---|---|---|---|---|---|---|
| TE12FFF | ½" x ½" x ½" | 28,8 | 68,5 | 29 | 27 | 0,220 |
| TE34FFF | ¾" x ¾" x ¾" | 34,5 | 84,5 | 36 | 32 | 0,380 |
| TE1FFF | 1" x 1" x 1" | 42,5 | 100 | 40 | 37 | 0,500 |
| TE114FFF | 1"1/4 x 1"1/4 x 1"1/4 | 52 | 120 | 55 | 41,5 | 0,910 |
