TE-Verschraubung


Catalogo > Mit Gewinde





Zusammensetzung des Kleinst und Dimensionsmerkmale:

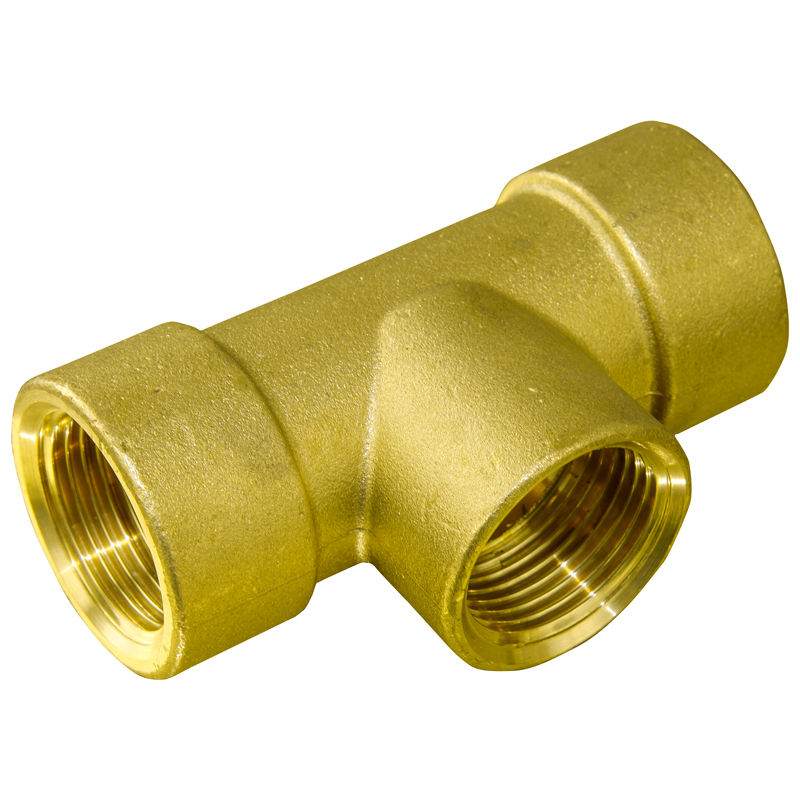

Die TE-Verschraubung mit Innen-/Innen-/Innengewinde wird mit der Pressform unseres TE Unirapid gefertigt. Aus diesem Grund sie auch größer und schwerer als die meisten im Handel erhältlichen Gewindebögen.

1 heißgepressten Körper aus Messing CW617N

Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228 zylindrisch.

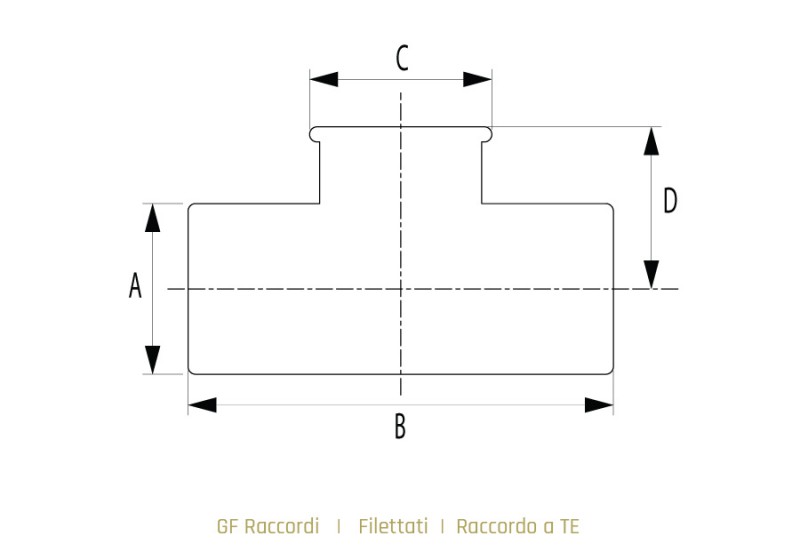

Code

Durchmesser weiblicher Angriff gas UNI 228

A

B

C

D

Stückgewicht

mm.

mm.

mm.

mm.

Kg.

TE12FFF

½” x ½” x ½”

28.8

68.5

29

27

0.220

TE34FFF

¾” x ¾” x ¾”

34.5

84.5

36

32

0.380

TE1FFF

1” x 1”x 1”

42.5

100

40

37

0.500

TE114FFF

1”1/4 x 1”1/4 x 1”1/4

52

120

55

41.5

0.910
