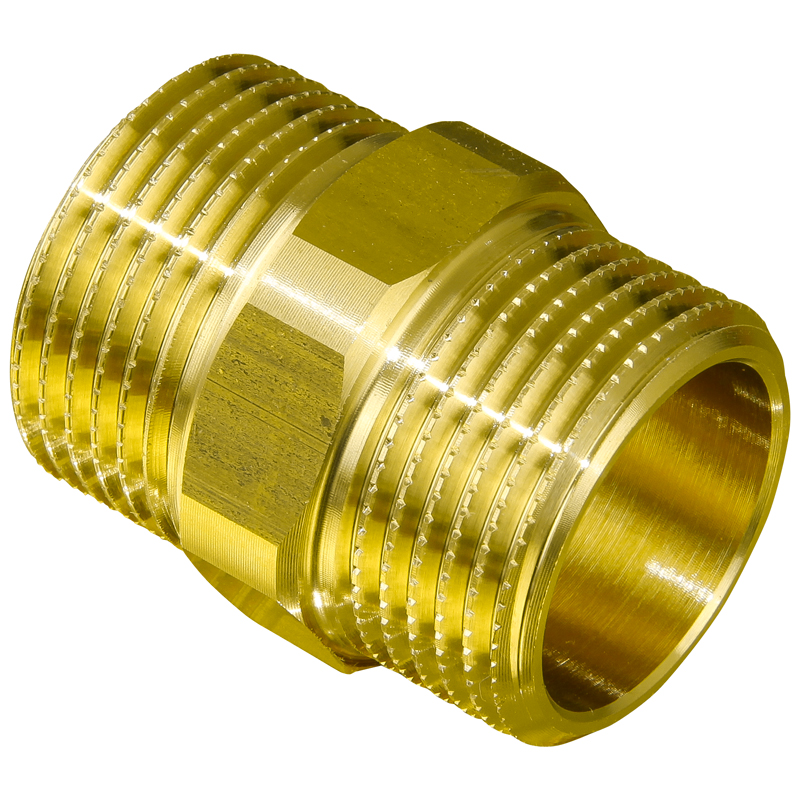

Nippel


Catalogo > Mit Gewinde





Zusammensetzung des Kleinst und Dimensionsmerkmale:

Die Nippel aus unserer Produktion mit:

½" – ¾" – 1" – 1 ¼" werden aus Messing CW614N stangengepresst.

Die Nippel aus unserer Produktion mit:

1 ½" - 2" – 2 ½" werden aus einem heißgepressten Körper aus Messing CW617N stangengepresst.

Das Außengewinde unserer Nippel ist gemäß der Norm UNI ISO 228 zylindrisch.


Code

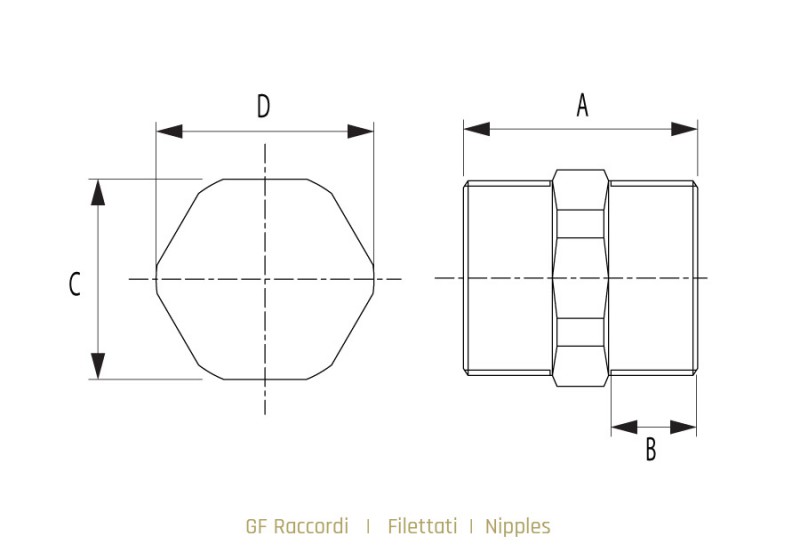

Durchmesser Angriff männlich gas UNI 228

A

B

C

D

Stückgewicht

mm.

mm.

mm.

mm.

Kg.

NIP12

½” x ½”

40

15

22

25

0.050

NIP34

¾” x ¾”

42

15.8

28

30.5

0.075

NIP1

1” x 1”

45

16.5

35

38

0.115

NIP114

1” ¼  x 1” ¼

49.5

18

43

46.5

0.155

NIP112

1” ½” x 1” ½”

55.5

20

52.5

58

0.275

NIP2

2” x 2”

59.5

22.5

63.5

69.5

0.385

NIP212

2” ½ x 2” ½

67

24

77

85

0.755
