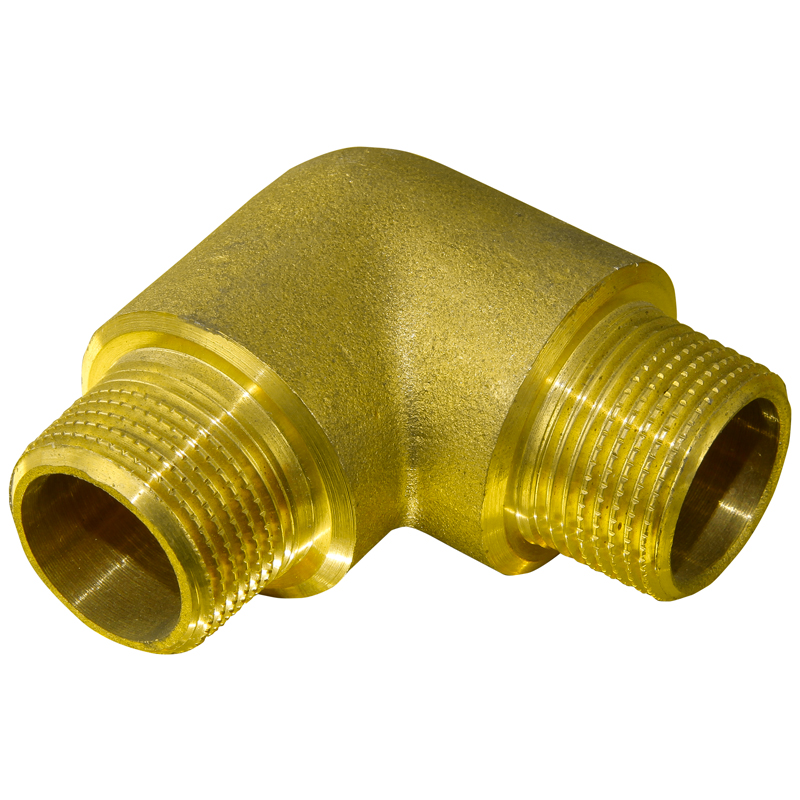

90°-Bogen M/M





Zusammensetzung des Kleinst und Dimensionsmerkmale:

Der Bogen mit Außen-/Außengewinde wird mit der Pressform unseres Bogens Unirapid gefertigt. Aus diesem Grund ist er auch größer und schwerer als die meisten im Handel erhältlichen Gewindebögen.

1 heißgepressten Körper aus Messing CW617N

Das Außengewinde unserer Kleinst ist gemäß der Norm UNI ISO 7, die die Abmessungen, den Konizitätsgrad und Länge des Gewindes definiert, konisch. Es ist klar, dass das konische Gewinde mehr Dichtheit bietet als das zylindrische, daher wird es auch von den meisten Wassernetzbetreibern benutzt. An der Spitze des Gewindes befinden sich auch kleine Einschnitte und Rändelungen, die gewährleisten sollen, dass das Teflon oder andere als Abdichtung für das Gewinde geeignete Materialien besser haften.


Code

Durchmesser Angriff männlich gas UNI ISO 7

A

B

C

Stückgewicht

mm.

mm.

mm.

Kg.

GOM12MM

½” x ½”

29

51

51

0.190

GOM34MM

¾” x ¾”

35

61

61.5

0.330
