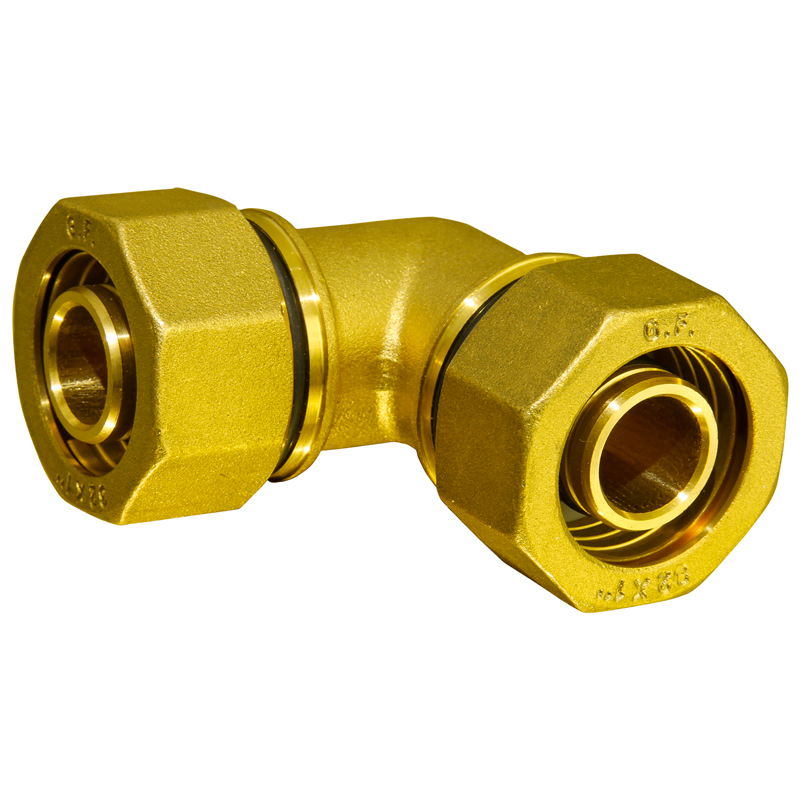

Bogen PE/PE


Catalogo > Gepanzert

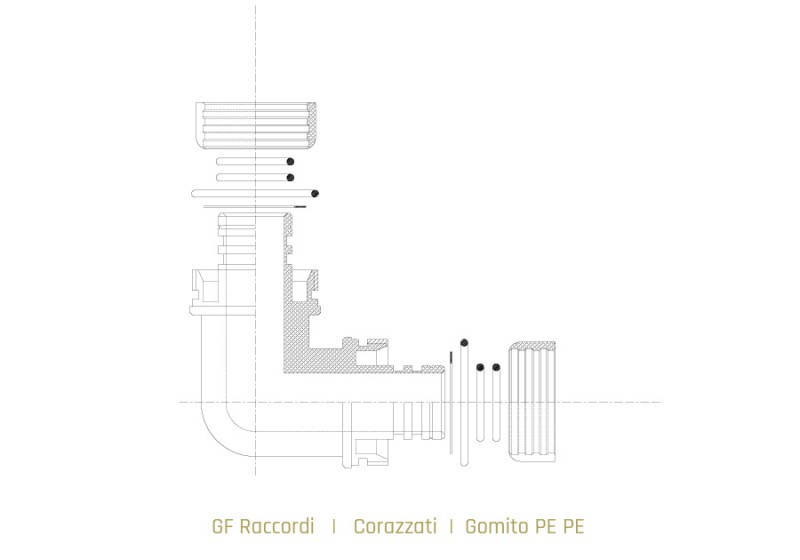

Zusammensetzung des Kleinst und Dimensionsmerkmale:

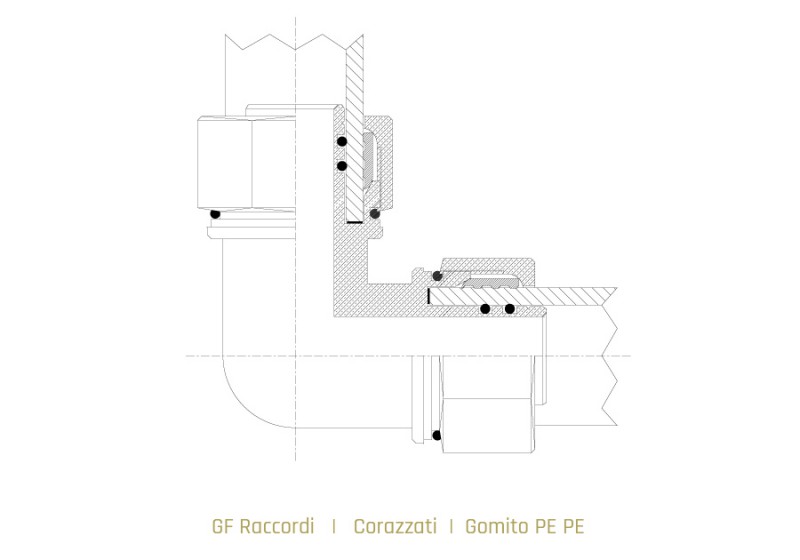

Der gepanzerte Bogen PE/M besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

2 heißgepresste Überwurfringe aus Messing CW617N

2 stangengepresste Rohrschellen aus Messing CW614N

4 O-Ringe aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zertifizierung ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

2 O-Ringe aus ungiftigem Gummi EPDM 70.

2 Beilegscheiben aus PTFE

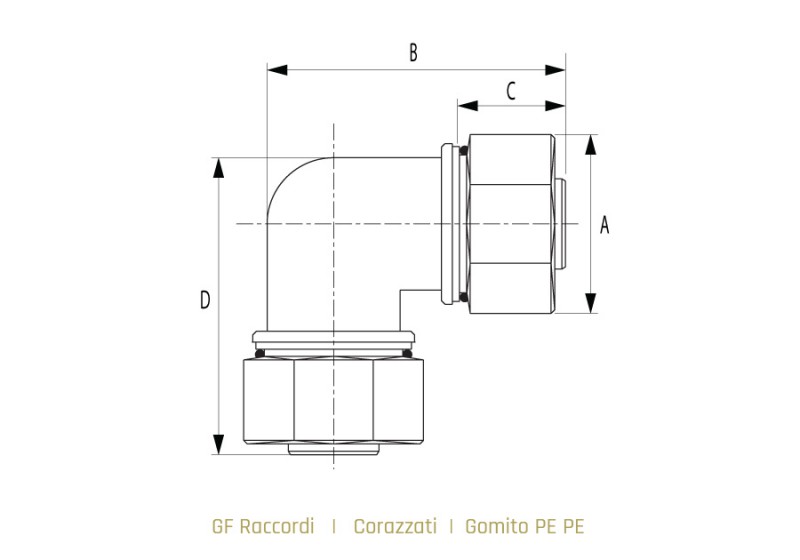

Code

Nennweite Angriffsrohr PE

A

B

C

D

Stückgewicht

mm.

mm.

mm.

mm.

Kg.

RF_AGP032C

ᴓ 32 x ᴓ 32

53

84

30

84

0.990

RF_AGP050C

ᴓ 50 x ᴓ 50

73

127

35.5

127

2.050

RF_AGP063C

ᴓ 63 x ᴓ 63

87

137

40

137

2.670
