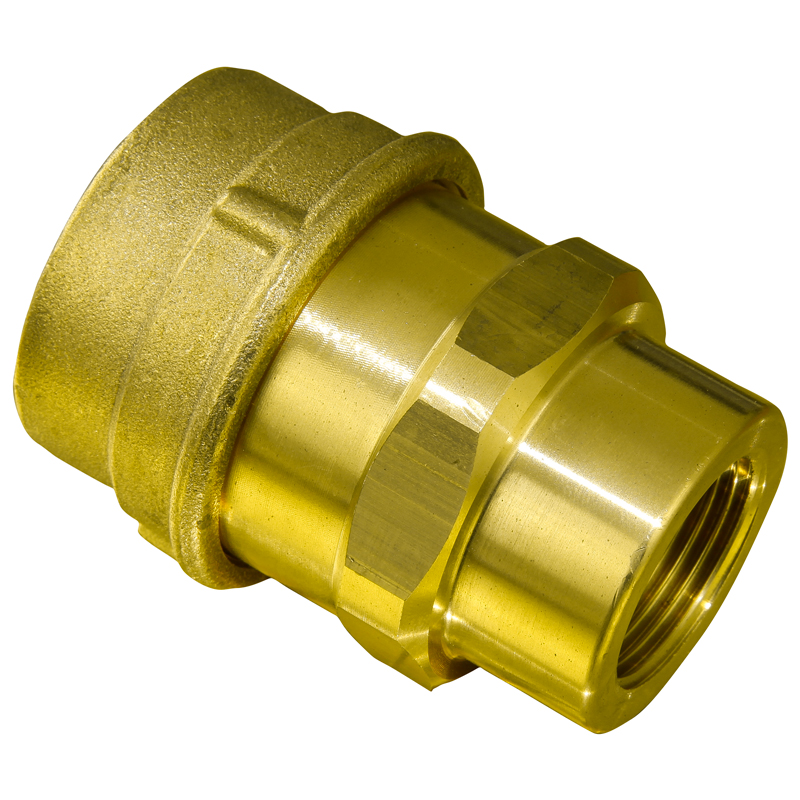

Reduziertes Innengewinde

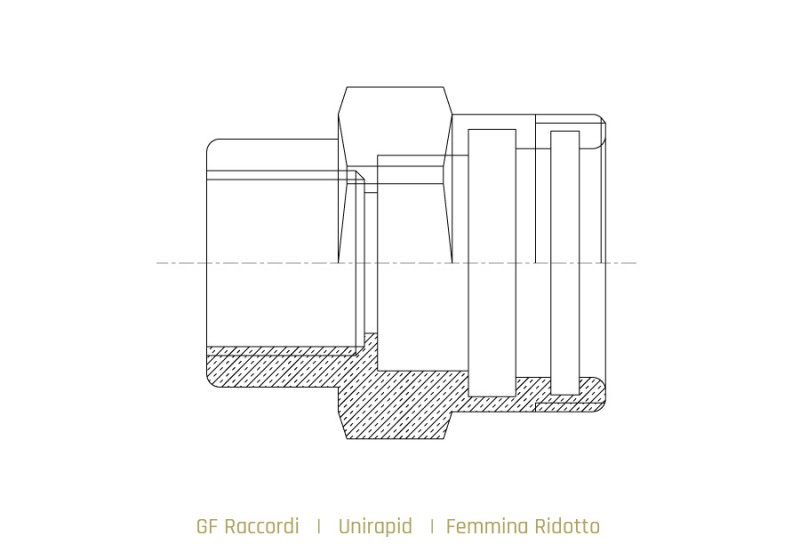

Zusammensetzung des Kleinst und Dimensionsmerkmale:

Die Reduziertes Innengewinde UNIRAPID besteht aus folgenden Bauteilen:

1 heißgepressten Körper aus Messing CW617N

1 heißgepressten Überwurfring aus Messing CW617N

1 stangengepresster konischer, selbstverriegelnder Ring aus Messing CW614N

1 O-Ring aus ungiftigem Gummi NBR 70. Trinkwassertaugliche Mischung mit Zertifizierung ACS Nr. 09 CLP LI 008 – TZW KTW D1 D2 vom 19/12/2007 – NSF ANSI 61 Nr. IG770-01

1 Mundring aus ungiftigem Gummi NBR FDA. Trinkwassertaugliche Mischung nach Ministerialerlass Nr. 174 vom 06/04/04, zertifiziert vom Labor CERISIE RP 644/2012


Das Innengewinde unserer Kleinst ist gemäß der Norm UNI ISO 228 zylindrisch.

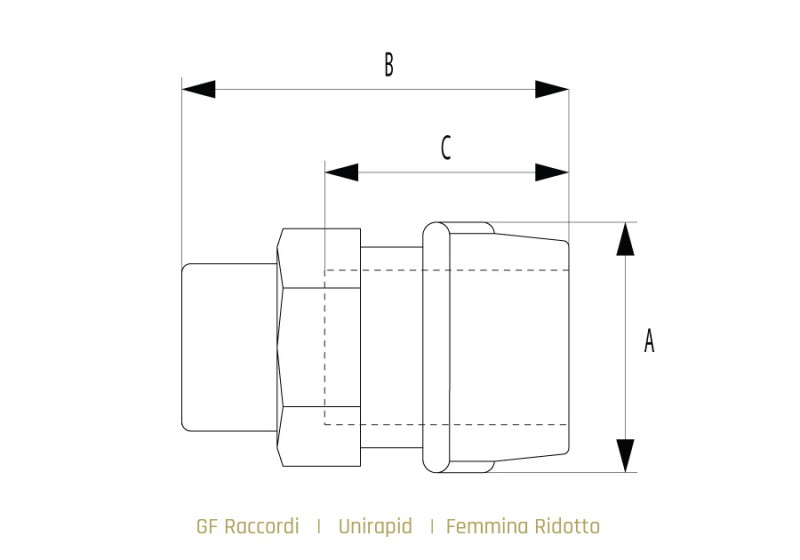

Code

Durchmesser weiblicher Angriff gas UNI 228

Nennweite Angriffsrohr PE

A

B

C

Stückgewicht

mm.

mm.

mm.

Kg.

RF_AFE2512

½”

ᴓ 25

42

59

42

0.200

RF_AFE3212

½”

ᴓ 32

50

65.5

46

0.300

RF_AFE3234

¾”

ᴓ 32

50

65.5

46

0.320
